Amazone ZA-TS z WindControl, rozsiew nawozu nawet pod wiatr

Amazone opracowała system WindControl, który niweluje negatywny wpływ wiatru
na precyzyjny i równomierny rozsiew nawozu. Sprawdziliśmy, czy jest tak w istocie.

Cechą charakterystyczną rozsiewaczy wyposażonych w system WindControl jest umieszczony z prawej strony, wysuwany maszt. Na jego szczycie obraca się wiatromierz, który podczas pracy znajduje się ok. 40 cm wyżej niż kabina ciągnika. Czujnik ultradźwiękowy określa siłę i kierunek wiatru, rozwiązanie podobne do stosowanego np. w żegludze morskiej.
Na podstawie danych o prędkości i kierunku wiatru, sterownik rozsiewacza odpowiednio dostosowuje prędkość obrotową tarcz i miejsce podawania nawozu na tarcze. Przykładowo: prędkość tarczy rozrzucającej zgodnie z kierunkiem wiatru zostanie zmniejszona, a druga tarcza przyspieszy. Odpowiednio zmienia się również miejsce podawania nawozu na tarczę. Na terminalu operator otrzymuje informację, czy system jest w stanie zrekompensować aktualnie panujące warunki. Jeśli osiągnie granicę swoich możliwości, na ekranie pojawi się ostrzeżenie. Ale czy aż taki wysiłek ma sens?


Rozkład wysiewu, a kierunek wiatru

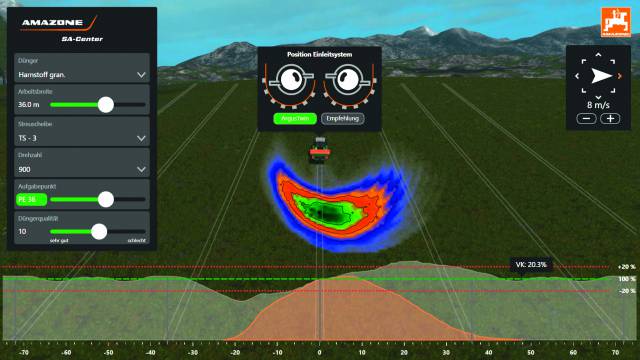

Największy wpływ na rozkład wysiewu nawozu ma boczny wiatr, uderzający w maszynę pod kątem prostym (90° lub 180° do kierunku jazdy). W takim przypadku obraz wysiewu jest przesunięty na bok. Problem jest tym większy, im większa szerokość robocza. Na pierwszy rzut oka można powiedzieć, że nierówny wysiew jest kompensowany przy następnym przejeździe, ponieważ obraz wysiewu zostanie przesunięty w ten sam sposób. Niestety, wiatr nie wieje równomiernie, jego siła i kierunek mogą się bardzo szybko zmienić.
Przy sile wiatru 4 w skali Beauforta (20–28 km/h, wiatr porusza gałązki drzew) i szerokości roboczej 36 metrów, wpływ wiatru na rozkład wysiewu jest bardzo wyraźny. W takim przypadku zwykle przerywa się pracę i czeka na lepsze warunki pogodowe.

Patrząc na roczny rozkład natężenia siły wiatru, łatwo zauważyć, że silnych wiatrów można spodziewać się w miesiącach aplikacji nawozów granulowanych. W związku z tym wiatr zmniejsza okna pogodowe, umożliwiające precyzyjny wysiew.

Amazone pokazało WindControl po raz pierwszy podczas targów Agritechnica 2011. Od 2019 r. jest on dostępny jako wyposażenie opcjonalne do rozsiewaczy serii ZA-TS i ZG-TS. Jest także ściśle powiązany z innymi opcjami wyposażenia.
Aby WindControl mógł działać prawidłowo, rozsiewacz musi mieć hydrauliczny napęd tarcz oraz elektryczną regulację zasuw. Do tej pory rozsiewacz musiał być wyposażony również w kontrolę wysiewu ArgusTwin, ale od 2022 r. będzie można kupić rozsiewacz z WindControl bez systemu ArgusTwin.


Jak to działa?


Przygotowanie do pracy wygląda tak samo, jak w przypadku seryjnych maszyn. Rodzaj nawozu i inne parametry wybrane w aplikacji mobilnej wysyłamy do sterownika. Kąt rozrzutu można sprawdzić za pomocą miseczek lub mat. WindControl kalibruje się na podstawie wartości tych dwóch parametrów. Jeśli rozsiewacz jest wyposażony w ArgusTwin, kompensowany jest również wpływ ukształtowania terenu oraz zmieniających się parametrów nawozu, czy zmiennej wilgotności powietrza.
Z punktu widzenia operatora obsługa jest bardzo łatwa. Maszt podnosi się automatycznie, jeśli na terminalu została aktywowana funkcja WindControl, zestaw jest w ruchu i tarcze wysiewające się obracają. Jeśli tarcze się zatrzymają, maszt wraca do pozycji spoczynkowej. Możliwe jest również ręczne sterowanie masztem.
Podczas pracy na terminalu widzimy prędkość wiatru i jego kierunek względem kierunku jazdy. Strzałka skierowana w prawo oznacza, że wiatr uderza w lewą stronę ciągnika i rozsiewacza. Jednocześnie operator jest informowany o prędkości obrotowej obu tarcz oraz położeniu punktów podawania nawozów na tarcze. Wartości dla obu stron różnią się w zależności od siły i kierunku wiatru.


Kolor wskaźnika siły wiatru informuje traktorzystę, czy system WindControl spełnia swoje zadanie. Zielony kolor oznacza, że wszystko jest w porządku. Kolor żółty to sygnał, że system osiągnął granice możliwości. Jeśli kolor zmieni się na czerwony, będzie to oznaczać, że system nie jest już w stanie kompensować negatywnego wpływu wiatru. WindControl rejestruje również częstość podmuchów wiatru. Jeśli silne podmuchy powtarzają się często, na wyświetlaczu pojawi się ostrzeżenie. Dzięki temu operator jest dobrze poinformowany o warunkach wietrznych i może zdecydować, czy kontynuować pracę, czy poczekać, aż wiatr się uspokoi.

Pozostałe detale w skrócie:

• Wiatr wiejący z przodu lub z tyłu rozciąga lub ściska obraz wysiewu, ale prawie nie wpływa na rozkład poprzeczny nawozu. WindControl nie współpracuje z kontrolą sekcji (section control).
• Wpływ wiatru zależy również od rodzaju wysiewanego nawozu. Im większa granulka nawozu, tym mniejszy wpływ wiatru.
• Listwa ochronna zabezpiecza schowany czujnik przed uderzeniem przez rozkołysany worek big-bag.
• Katalogowa cena systemu WindControl to prawie 4000 euro. Jeśli dodatkowo chcemy zamówić ArgusTwin, dopłacimy nieco ponad 7000 euro.

WARTO WIEDZIEĆ:

WindControl jest teraz dostępny niezależnie od czujnika radarowego ArgusTwin.

System kompensuje negatywny wpływ wiatru. W przypadku zbyt silnego lub porywistego wiatru, na terminalu pojawia się ostrzeżenie.

WindControl wydłuża okna pogodowe, w których można wysiewać nawóz, co poprawia wykorzystanie rozsiewacza.



Dane techniczne:

Amazone ZA-TS 4200
- szerokość robocza - 15–54 m
- poj. skrzyni - 4200 l
- ładowność - 4,5 t
- napęd hydr., maks. zapotrz.- 70 l/min
- sterowanie- ISOBUS
- cena katalogowa netto¹⁾ -  41 630 euro

dane producenta; 1) z WindControl/ArgusTwin


Artykuł pochodzi z 6/2021 dwumiesięcznika PROFI
