Od kilku lat McHale nieustannie rozszerza gamę maszyn do zbioru zielonek. Po prasach, prasoowijarkach i owijarkach, przyszedł czas na kosiarki. Po międzynarodowej prezentacji na rynek trafiają również zgrabiarki ze środkowym odkładaniem pokosu: model R62-72 o szerokości roboczej 6,2 do 7,2 m oraz R68-78 o szerokości w zakresie 6,8 do 7,8 m.

Własna konstrukcja
Irlandzki producent przywiązuje dużą wagę do solidnych konstrukcji. Maszyny opracowuje i testuje w rodzimych warunkach klimatycznych, w obfitym i wilgotnym łanie. McHale zapewnia, że zgrabiarki są produkowane od podstaw we własnym zakresie, jedynie przekładnie dostarczane są z Włoch.
Łączenie z ciągnikiem odbywa się za pomocą dolnych cięgieł kategorii I lub II. Oprócz przewodów hydraulicznych (jeden jednostronny do składania oraz jeden dwustronny do regulacji szerokości roboczej) i przewodów elektrycznych do skrzynki sterującej i oświetlenia, należy podłączyć także wałek Walterscheid z przegubem szerokokątnym. Moc do karuzel rozdziela przekładnia w układzie Y.
Rama główna o wymiarach 120 x 220 mm jest w głównej mierze skręcana. Producent zapewnia, że takie rozwiązanie zapewnia lepsze właściwości transportowe i brak zniekształceń spowodowanych spawaniem. Zgrabiarka jest wyposażona w precyzyjnie działającą zwrotnicę. Drążek sterujący osadzony jest w łożyskach ślizgowych z tworzywa, umieszczonych pod ramą główną. Takie położenie zapobiega gromadzeniu się zanieczyszczeń.
Podwozie z dobrymi błotnikami w standardzie ma koła w rozmiarze 380/55-17.

Solidna karuzela dobrze zgrabia
Karuzele zawieszone są na teleskopowych ramionach, z mechanicznym odciążaniem w postaci sprężyn z regulowanym naprężeniem. Podnoszenie odbywa się hydraulicznie, a prędkość opuszczania można płynnie regulować za pomocą zaworu dławiącego.
Karuzele są zawieszone na podwójnych przegubach krzyżakowych (Kardana), co umożliwia dobre kopiowanie terenu we wszystkich kierunkach. Ich podwozie stanowią wózki z 6 kołami skrętnymi, standardowo wyposażonymi w ogumienie w rozmiarze 170/60-8. Dzięki temu koła nie zostawiają śladów na darni. Przednie koła wózka można jednak zablokować, aby zapewnić płynniejsze prowadzenie lub lepszą pracę na pagórkowatym terenie.
Dzięki podłużnym otworom ustawienie podwozia można regulować wzdłużnie i poprzecznie. Na każdej karuzeli jest 13 ramion, wyposażonych w cztery podwójne zęby o grubości 10 mm, które nie mają zabezpieczenia przed zgubieniem. W razie potrzeby ramię można szybko zdjąć i wymienić. Na wypadek uderzenia w przeszkodę w tulei łożyskowej przewidziano miejsce ugięcia ramienia.
Wyposażenie standardowe obejmuje fartuch pokosu i podnoszenie pojedynczej karuzeli, uprzednio wybranej na sterowniku.
Obudowa łożyskowania karuzeli jest zamknięta w kąpieli olejowej. Ustawienie tarczy krzywkowej jest regulowane w matrycy otworów. Według McHale to rozwiązanie ułatwia formowanie równego pokosu i w konsekwencji prasowanie równomiernych bel. Wysokość zgrabiania ustawia się za pomocą korby, umieszczonej z przodu karuzeli, a regulację ułatwia dobra skala na podwoziu. Dobry jest również zbiornik na wózku karuzeli, który zaopatruje w smar wszystkie punkty smarne.
Praca w trawie
Zgrabiarką R68-78 pracowaliśmy w obfitym pokosie wysuszonej trawy na bardzo nierównym terenie. Wózki karuzeli dobrze kopiowały powierzchnię łąki, a zęby zgrabnie zbierały materiał. Dzięki regulacji tarczy krzywkowej, można tak ustawić zgrabiarkę, aby układała bardzo dobry pokos, łatwo podbierany przez prasę. Wysiłek poświęcony na prawidłowe ustawienie sprzętu wart jest osiągniętego efektu.Składanie zgrabiarki przebiega szybko, a w transporcie R68-78 płynnie jedzie za ciągnikiem, utrzymując wysokość 4 m z zamontowanymi ramionami.
Dane techniczne:
zaczep łączniki dolne kat. I/II
szer./dł. transportowa 2,84/6,05 m
wys. transportowa < 4 m
masa 2,1 t
złącza hydr. 1 x 1-kier., 1 x 2-kier.
szer. robocza 6,80 do 7,80 m
średnica karuzeli 3,20 m
liczba ramion po 13
szer. pokosu 80 do 180 cm
koła kopiujące 170/80-8
koła transportowe 380/55-17
cena netto 26 660 euro
*dane pochodzą ze strony producenta
Warto wiedzieć:
Dopuszczalna prędkość poruszania się zgrabiarek McHale to 40 km/h.
Na razie McHale nie planuje zgrabiarek 1- i 4-karuzelowych.
Solidna konstrukcja, typowa dla maszyn McHale, widoczna jest również w zgrabiarkach.
Zgrabiarka dwukaruzelowa R68-78 jest jedną z dwóch modeli McHale.

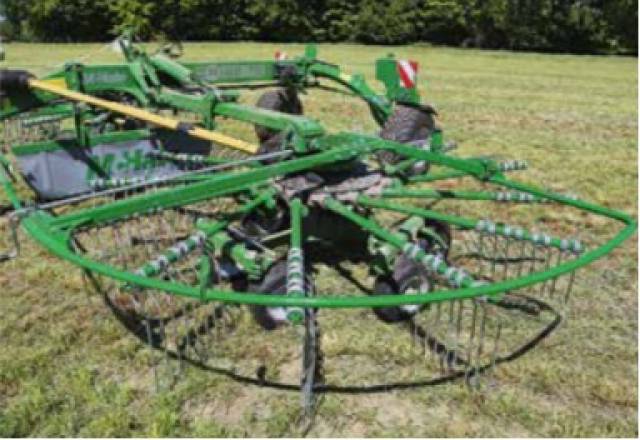

Karuzele z 13 ramionami mają średnicę 3,2 m i są zawieszone na przegubie, w celu dopasowania do podłoża.
Podwozie transportowe ma porządne ogumienie i oświetlenie transportowe.
Rama zgrabiarki jest skręcana, a moc na karuzele rozdziela przekładnia w układzie Y.
Po wyciągnięciu sworznia ramię można wyjąć w i razie potrzeby wymienić.
Wózki karuzeli w standardzie mają 6 kół. Ustawienie tarczy krzywkowej można regulować dzięki matrycy otworów.
Autor: Artur Jakubek
