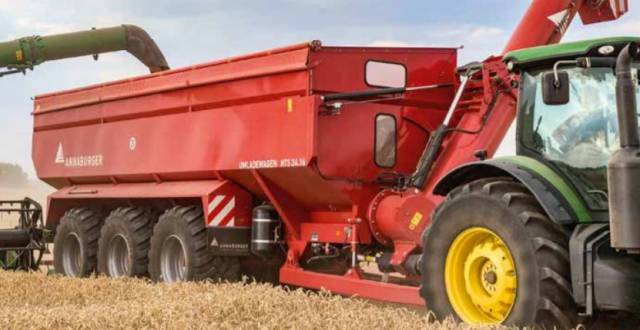

Technologia zbioru podlega nieustannym zmianom i modyfikacjom. Producenci kombajnów prześcigają się w ulepszaniu produkowanych przez siebie maszyn. Pojemności zbiorników największych kombajnów nieustannie rosną, a wraz z nimi wymagania w zakresie odbioru ziarna. Firma Annaburger ze swoją flagową przyczepą HTS 34.16  dotrzymuje kroku tym trendom.


Wyposażona w układ jezdny typu tridem, została zaprojektowana do współpracy z największymi kombajnami zbożowymi. Imponujące 46 m3 (ponad 32 t pszenicy) to pojemność flagowej przyczepy przeładunkowej marki Annaburger.



Duża ładowność

Podobnie jak w przypadku mniejszych przyczep przeładunkowych, również w HTS 34.16 Annaburger stawia na rynnowy przenośnik ślimakowy w podłodze i znajdujący się z przodu ślimakowy przenośnik przeładunkowy. Tak uzbrojoną przyczepą pracowaliśmy podczas zeszłorocznego zbioru pszenicy.
Oznaczenie modelu HTS 34.16 wskazuje na dopuszczalną masę całkowitą 34 t. Przy masie własnej wynoszącej ok. 11 t, w transporcie publicznym ładowność wynosi 23 t. Co innego na polu, jeśli przyczepa tylko przewozi zboże od kombajnu do samochodu ciężarowego, dopuszczalna masa całkowita wg producenta wynosi 46 t.



Sześć mierników siły nacisku (po dwa na oś) i specjalne ucho zaczepu w połączeniu z systemem ważenia Digi-Star w czasie rzeczywistym określają masę ładunku. Ta opcja w cenniku kosztuje 9010 euro. Opcjonalnie dostępna jest przegroda poprzeczna (za 3225 euro), którą można zamontować w zbiorniku, do jednoczesnego transportu nasion i nawozu – najlepiej w połączeniu z opcjonalnym, hydraulicznym napędem rynnowego przenośnika ślimakowego w podłodze.

Dwie duże szyby ze szkła akrylowego (pot. pleksiglas) umożliwiają wgląd do wnętrza wanny – przynajmniej dopóki ślimak wyładowczy jest rozłożony. Gdy jest w pozycji spoczynkowej, dobrą widoczność podczas pracy zapewniają trzy kamery: na przenośniku wyładowczym, w skrzyni ładunkowej i z tyłu przyczepy. Do załadunku HTS 34.16, końcówka rury wyładowczej kombajnu musi być na wysokości co najmniej 4 m, ponieważ górna krawędź burty przyczepy sięga na 3,7 m.

À propos wyładunku: Annaburger stawia na przeładowczy przenośnik ślimakowy o średnicy 600 mm, z hydraulicznie sterowanym lejem zsypowym. Przyczepa jest opróżniana w niecałe 3 min. Według producenta maksymalna wysokość przeładunku wynosi 5,7 m – wystarczy nawet do napełnienia dużych naczep samochodowych. Hydrauliczne sterowanie rurą przeładowczą umożliwia jej wychylenie w kierunku przód-tył w zakresie 43 stopni (3,2 m), ale wysokość przeładunkowa w skrajnych pozycjach rury spada do 3,11 m.



Napęd z tyłu

Przyczepa HTS 34.16 jest podłączona do WOM o prędkości 1000 obr./min, a układ przeniesienia napędu poprowadzony w linii prostej. Podłogowy przenośnik ślimakowy napędzany jest z tyłu przyczepy przez wały przegubowe umiejscowione pod wanną, a ślimak przeładunkowy przez boczną przekładnię kątową. Zabezpieczenie przed przeciążeniem stanowi sprzęgło cierne lub sprzęgło ze sworzniem ścinanym.
Dno skrzyni ładunkowej wydawało się dość płaskie, ale podczas naszego testu cały materiał bez problemu zsuwał się na dół do środkowego przenośnika ślimakowego. Natężenie przepływu ziarna reguluje się hydraulicznie, zamykając lub otwierając pokrywy.





Stabilne zawieszenie

Przyczepa HTS 34.16 jest wyposażona w podwozie typu tridem z hydrauliczną amortyzacją, dzięki czemu może szybko pokonywać większe odległości od kombajnu do pojazdu transportowego na skraju pola. Układ jezdny stanowi sześć kół w rozmiarze 750/60R30.5. Pierwsza i trzecia oś są sterowane elektronicznie, a w razie potrzeby przednią oś można podnieść. Niestety, osłony układu sterowania kołami przyczepy, znajdujące się na resorowanym dyszlu zaczepu, są dość szerokie. Mogą przeszkadzać w pokonywaniu ciasnych zakrętów.
Przyczepę przeładunkową obsługujemy prostym sterownikiem firmy Annaburger, ale w opcji dostępne jest sterowanie przez ISOBUS. Do tego dochodzi również wyświetlacz do systemu kamer i sterownik układu ważenia Digi-Star.





Pozostałe elementy

Zwijana plandeka obsługiwana jest z ziemi za pomocą ręcznej korby.



Opcjonalnie dostępne jest oświetlenie robocze LED.

W wyposażeniu podstawowym HTS 34.16, zgodnie z cennikiem, kosztuje 109 940 euro netto.

Opracowanie: Artur Jakubek



Warto wiedzieć:

• Przy objętości ładunkowej prawie 50 m3, HTS 34.16 może odbierać zboże od kilku dużych kombajnów.
• Ślimak przeładunkowy ma średnicę 60 cm i opróżnia przyczepę z prędkością do 20 m3/min.
• W opcji jest sterowanie ISOBUS.
• Pomieści aż 46 m3 ziarna! Przyczepa przeładunkowa HTS 34.16 to największy model w ofercie firmy Annaburger.
• Sterownik przyczepy pochodzi z Annaburger, natomiast wagi Digi-Star mają własne elementy sterujące.
• Annaburger określa prędkość rozładunku na 20 m3/min, więc po 3 min przyczepa HTS 34.16 jest pusta.
• Ślimak rynnowy w podłodze napędzany jest przez łańcuch z tyłu przyczepy.
• Elektroniczny układu nadążnego sterowania kołami przyczepy sprawia, że dyszel jest stosunkowo szeroki. Fot. Colsman

Dane techniczne

• pojemność       46 m³
• dop. masa całk.       34 t
• masa własna       11 t
• śr. ślimaka przeładunk.        600 mm
• wydajność przeładunku       20 m³/min
• maks. wys. przeładunku       5,70 m
• maks. zasięg przeładunku        3,20 m
• dł./szer./wys.       11,9/2,95/3,98 m
• ogumienie standard.        600/55 R 26.5
• zapotrzebowanie na moc        min. 300 KM
• cena katalogowa netto.       109 940 euro

*dane producenta
